Рабочее колесо АВО 28 для аппаратов воздушного охлаждения (АВО)

назад

    Лопасти рабочего колеса АВО 28 изготовлены из композиционных (на основе конструкционной стеклоткани и эпоксидных смол) материалов  методом контактного формования под давлением с последующим термоотверждением с безстыковой входной и выходной кромкой пера лопасти.

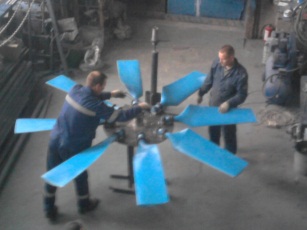

	8АВО 28-К	6АВО 28-К	4АВО 28-К	Рабочее колесо 6АВО 28-К
Назначение	Вентиляторы аппаратов воздушного охлаждения АВГ, АВЗД и др.
Взамен	УК-2М, СТ-28, ОВ-28
Аэродинамическая схема	ОВ-121
Диаметр рабочего колеса, мм	2,8

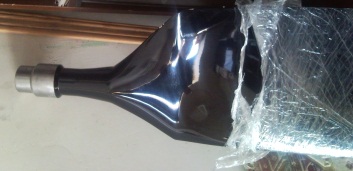

Количество лопастей в раб. колесе, шт	8	6	4	Лопасть АВО 28-К
Скорость вращения об./мин	428
Мощность эл.двигателя, кВт	37	37	22
Расход воздуха, тыс. м3/c	47,19 - 84,04	32,85 - 92,13	21,38 - 59,22
Давление P, Па	380 - 219	349 - 176	290 - 203
Масса лопасти, кг	4	4	4
Масса рабочего колеса, кг	112	98,7	43

  По требованию заказчика возможно изменение посадочных размеров ступицы, размеров рабочего колеса и другие изменения конструкции вентилятора. Лопасть комбинированная:  лонжерон и фланец  крепления  изготовлены  из конструкционной стали, перо лопасти - из стеклопластика  с  внутренним силовым набором.  Лопасти, работающие в эрозионных средах, по специальному заказу покрывается: 1) металлополимером  b=0,8 мм, твердостью НВ 155 (ГОСТ4670); 2)на переднюю кромку лопасти наносится износостойкое полиуретановое покрытие.
