Особенности конструкции установки главного проветривания типа 2ВО-.

назад

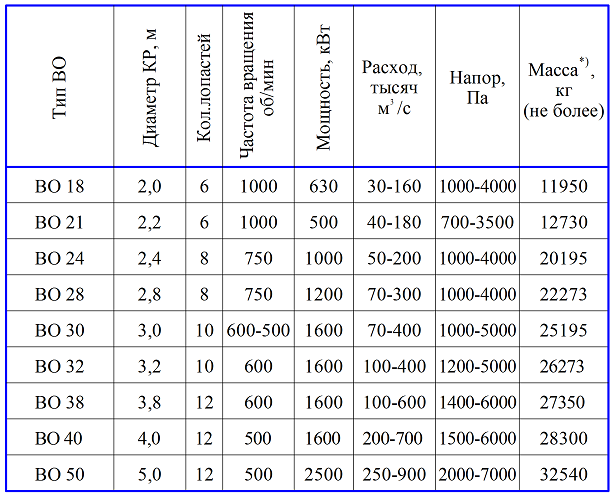

ГВУ состоит из 2-х и более осевых шахтных вентиляторов главного проветривания пипа ВО-(характеристики приведены в таблице) с номинальной подачей от 25 до 630 м3/с и номинальным полным давлением от 1000 до 12500 Па при работе с воздухом, имеющим плотность 1,2 кг/м3, предназначенные для вентиляторных установок главного проветривания шахт, тоннелей, эксплуатируемых в атмосферных условиях при температуре перемещаемого воздуха от 223 до 323 К, запыленности до 150 мг/м3 и относительной влажности до 98 % (при температуре 298 К), на высоте над уровнем моря до 1000 м.

    В результате тщательной аэродинамической оптимизации проточной части установки и ее отдельных аэродинамически активных элементов, обеспечивается минимальный уровень потерь статического давления, работы по отработке аэродинамической схемы проводились совместно с ЦАГИ – мировым лидером в области аэродинамики.

    Замкнутая система воздуховодов (Всасывающая установка разработана с одним общим выходом в атмосферу, что изолирует резервный вентилятор от атмосферы и предотвращает обмерзание в зимний период времени) гарантирует не обмерзаемость установки при отрицательных температурах.

    Установки нового типа отличаются компактностью, простотой конструкции, повышенной эксплуатационной надежностью, применение композиционных материалов позволило получить геометрию проточной части с плавными обводами в отличии от металлических конструкций.
